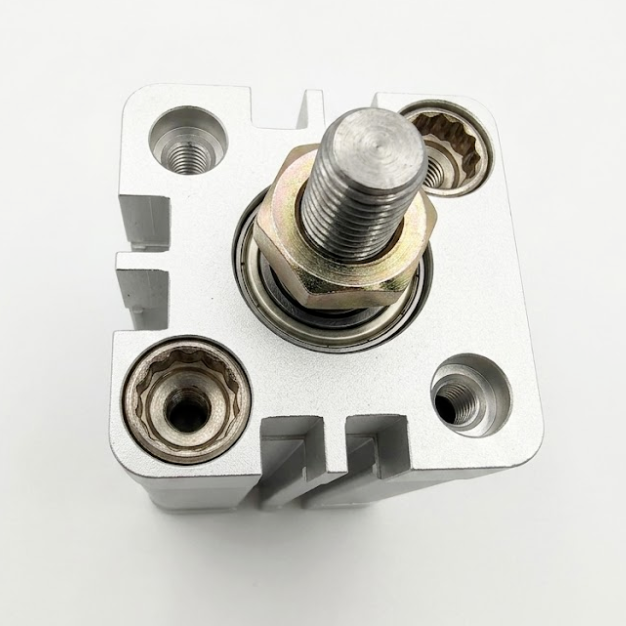

CácBộ xi lanh khí nén nhỏ gọn dòng ACEđược thiết kế theo đúng quy định quốc tếTiêu chuẩn ISO 21287, đảm bảo khả năng hoán đổi thương hiệu chéo kích thước đặc biệt trên các mạng lưới lắp ráp tự động toàn cầu.Lợi thế tiết kiệm không gian đáng kểso với các xi lanh theo tiêu chuẩn ISO 15552.
Dữ liệu sau đây phản ánh các giới hạn hoạt động tiêu chuẩn của dòng xi lanh nhỏ gọn PRIUS ACE:
| Parameter | Chi tiết thông số kỹ thuật |
| Kích thước khoan (mm) |
12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 |
| Áp lực bằng chứng |
1.5 MPa (215 Psi) |
| Nhiệt độ hoạt động |
-20°C đến 70°C |
| Phạm vi tốc độ (hành động hai lần) |
30 đến 500 mm/s |
| Phạm vi tốc độ (hành động đơn) |
50 đến 500 mm/s |
| Kích thước cổng đường ống (Bore 12 ¢ 25) |
M5×0.8 |
| Kích thước cổng đường ống (Bore 32 ¢100) |
G1/8" |
| Kích thước cổng đường ống (đốm 125) |
G1/4" |
| Các tùy chọn tiêu chuẩn Thread |
PT Thread, NPT Thread, G Thread |
Ma trận đường đập tiêu chuẩn theo loại mô hìnhTiêu chuẩn Compact (ACE):Xét 12 ′′16 (tốc độ tối đa 30 ′′75mm) Xét 20 ′′25 (tốc độ tối đa 100 ′′150mm) Xét 32 ′′125 (tốc độ tối đa 200 ′′300mm).
Mô hình hoạt động đơn (ASE/ATE):Chọc 12 (tốc độ tối đa 10mm) Chọc 16 ̊100 (tốc độ tối đa 25mm).
Các mô hình nhỏ gọn được hướng dẫn (TACE/TACED):Các thanh hướng dẫn tích hợp để cô lập hoàn toàn các thanh piston khỏi căng thẳng quay..
Cây gậy đôi có nhịp điều chỉnh (ACEJ):Cho phép tùy chỉnh phạm vi điều chỉnh đập bao gồm 10mm, 20mm, 30mm, 40mm, 50mm, 75mm và 100mm.
50% tối ưu hóa không gian:Dấu chân nhỏ gọn của nó tích hợp liền mạch vào các vỏ kín, tiết kiệm không gian lắp đặt đáng kể so với các thiết kế ISO 15552 thông thường.
Thùng anod hóa cứng cực bền:Bức tường bên trong của khối xi lanh trải qua một điều trị anodizing cứng tiên tiến sau khi chế biến, đảm bảo khả năng chống mòn cao và kéo dài tuổi thọ hoạt động.
Mật hiệu hai chiều hai môi tiên tiến:Các thanh piston sử dụng một con dấu hai chiều cấu trúc với một chức năng tích hợp lưu trữ dầu, đảm bảo áp suất khởi động thấp và niêm phong ổn định.

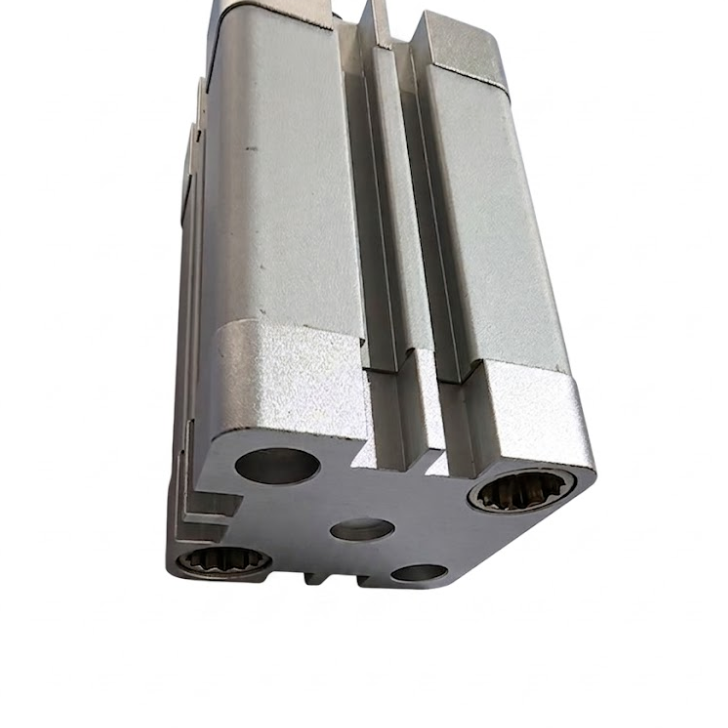

Các khe cắm cảm biến tích hợp:Ba mặt của hồ sơ ép nhôm có các khe cắm cảm biến độ gần tích hợp, cho phép lắp đặt cảm biến phơi mà không cần thêm niêm phong.
Nắp cuối có sợi dây bền:Nắp trước và sau được đảm bảo thông qua các khớp vít có sợi cao, cải thiện đáng kể khả năng bảo trì và sức mạnh cơ thể.
Sản xuất bộ pin lithium-ion:Phân loại tế bào tần số cao, vị trí và các mô-đun kẹp.
Dòng lắp ráp bán dẫn:Các thiết bị cầm tay điện tử nhỏ gọn đòi hỏi sự ổn định cơ học tuyệt đối.
Các thiết bị y tế tự động:Các trục xử lý chất lỏng trong phòng thí nghiệm và thiết bị đóng gói dược phẩm.
Thiết bị thử nghiệm chính xác:Định hướng chính xác của các đầu dò thử nghiệm đối với các mảnh làm việc tinh tế mà không có cú sốc vận tốc.
Hỏi: Các xi lanh này có thể xử lý mạng lưới cung cấp không khí không bôi trơn không?
A:Có, dòng PRIUS ACE có chất bôi trơn trước nhà máy cao cấp, cho phép hiệu suất cao trên lưới không khí nén khô, không bôi trơn.
Q: Làm thế nào tôi đặt một mô hình với khả năng phản hồi vị trí?
A:Thêm hậu tố "S" trong khe cắm mã từ tính (ví dụ, ACE20x30-S) để xác định một vòng từ tính vĩnh viễn bên trong, tương thích với các công tắc gần gắn bằng phím.
Q: Có sẵn các hỗn hợp gắn tùy chỉnh không?
A:Vâng, PRIUS cung cấp hỗ trợ phụ kiện đầy đủ bao gồm sườn (FA / FB), chân (LB), móng Clevis (CA / CB / CR) và Trunnions.
